Как установить рамку для номера автомобиля и подключить LED-подсветку
Разбираем весь процесс: от снятия старой рамки и проверки креплений до подключения светящейся авторамки к штатной подсветке номера. Внутри — список инструментов, видео, фотографии, частые ошибки и проверка результата.
Снимите госномер и старую рамку, совместите новую рамку со штатными отверстиями, закрепите ее, а затем вставьте номер снизу вверх и защелкните нижнюю часть. Для LED-модели дополнительно проложите провод, подключите его параллельно штатной подсветке номера, проверьте полярность и работу свечения до окончательной сборки.
Что понадобится для установки
Для обычной рамки достаточно отвертки и подходящего крепежа. Если вы устанавливаете LED-рамку для автомобильного номера, подготовьте также инструмент для проверки и соединения проводов.
- Отвертка или бита под винты номерного знака и рамки
- Пассатижи для надежного закрытия клемм-врезок
- Мультиметр чтобы определить питание и проверить полярность
- Пластиковый съемник для обшивки багажника без царапин
- Стяжки и изоляция для фиксации и защиты соединения
- Салфетка и очиститель чтобы убрать грязь под старой рамкой
Перед работой выключите зажигание и наружное освещение. Если автомобиль требует специальной процедуры отключения аккумулятора, следуйте его руководству. Не знаете, где проходит проводка или как проверить полярность — поручите электрическую часть автоэлектрику.
Что проверить до начала работы
Пять минут подготовки помогают не разбирать автомобиль повторно и не повредить рамку, провод или обшивку.
- Приложите новую рамку к месту установки и убедитесь, что штатные отверстия можно использовать без сверления кузовных деталей.
- Проверьте, свободно ли помещается госномер и не перекрывают ли бортики символы, флаг и код региона.
- Найдите безопасный путь для провода: через существующее технологическое отверстие или штатный уплотнитель, без острых кромок и пережатия крышкой.
- Осмотрите комплект крепежа и клемм. Поврежденные детали лучше заменить до монтажа.
- Сфотографируйте расположение старой рамки и штатной проводки — снимок поможет при обратной сборке.
У квадратных номерных знаков отличается геометрия и способ фиксации: для них выбирайте квадратную рамку подходящего формата. Установка магнитной быстросъемной рамки также выполняется по инструкции конкретной модели.
Установка номерной рамки: пошаговая инструкция
Если рамка без подсветки, выполните шаги 1–3 и 7–8. Для LED-рамки понадобятся все этапы.
Снимите номер и старую рамку
Поставьте автомобиль на ровной площадке, выключите зажигание и освещение. Открутите винты госномера. Если у старой рамки есть съемная нижняя планка, аккуратно отщелкните ее от центра к краям и достаньте номер.
Затем открутите крепеж самой рамки. Не тяните пластик силой: за рамкой может находиться провод камеры, подсветки или кнопки багажника.
Очистите место установки
Удалите песок и грязь, которые скопились под рамкой. Протрите поверхность мягкой салфеткой и дайте ей высохнуть. Одновременно проверьте, нет ли повреждений крепежных точек и следов коррозии.
Закрепите новую рамку без госномера
Приложите пустую рамку, выровняйте ее и наживите винты, не затягивая до конца. Проверьте положение, затем равномерно затяните крепеж. Рамка не должна изгибаться или отходить от поверхности.
Не сверлите дополнительные отверстия в государственном регистрационном знаке. Для крепления используйте предусмотренные рамкой и автомобилем точки.
Проложите провод LED-рамки
Проведите кабель к внутренней стороне крышки багажника или бампера через штатное отверстие. Защитите провод в месте прохода и закрепите его стяжками вдали от замка, петель, острых кромок и подвижных деталей.
Оставьте небольшой технологический запас, но не петлю, которая может попасть под обшивку или уплотнитель.
Найдите провода штатной подсветки номера
Получите доступ к разъему лампы подсветки номерного знака. Цвет проводов зависит от марки и модели автомобиля, поэтому не определяйте «плюс» и «минус» только по цвету — используйте мультиметр или электрическую схему.
Не подключайтесь к проводам камеры, замка багажника или информационной шины автомобиля. Если назначение провода неясно, остановитесь и обратитесь к автоэлектрику.
Подключите и проверьте LED-подсветку
Установите комплектные клеммы-врезки на два провода штатной лампы и полностью закройте их пассатижами. Вставьте провода рамки в ответные части клемм, верните металлические фиксаторы и плотно зафиксируйте соединения.
- Включите габаритные огни и проверьте свечение.
- Если рамка не включилась, выключите свет и проверьте полярность и контакт.
- Убедитесь, что подсветка не мигает при легком движении проводов.
- После проверки защитите соединения от влаги и закрепите провод.
Вставьте номерной знак снизу вверх
Заведите верхний край номера под верхние фиксаторы рамки, затем прижмите нижнюю часть до характерного щелчка. Если конструкцией предусмотрены пластиковые гайки, шайбы и винты, установите их без чрезмерной затяжки.
Проведите финальную проверку
Закройте багажник, включите габариты и осмотрите результат с расстояния нескольких метров. Номер должен стоять ровно, не дребезжать, полностью читаться, а провод — не быть видимым или зажатым.
Видео: как подключить LED-рамку
В ролике показано подключение рамки к проводам штатной лампы подсветки номера с помощью клемм. Сначала посмотрите видео целиком, а затем выполняйте работу, сверяясь с текстовыми шагами выше.
Продолжительность видео — 6 минут 19 секунд. Если ваша проводка или крепления выглядят иначе, не подбирайте соединение наугад.

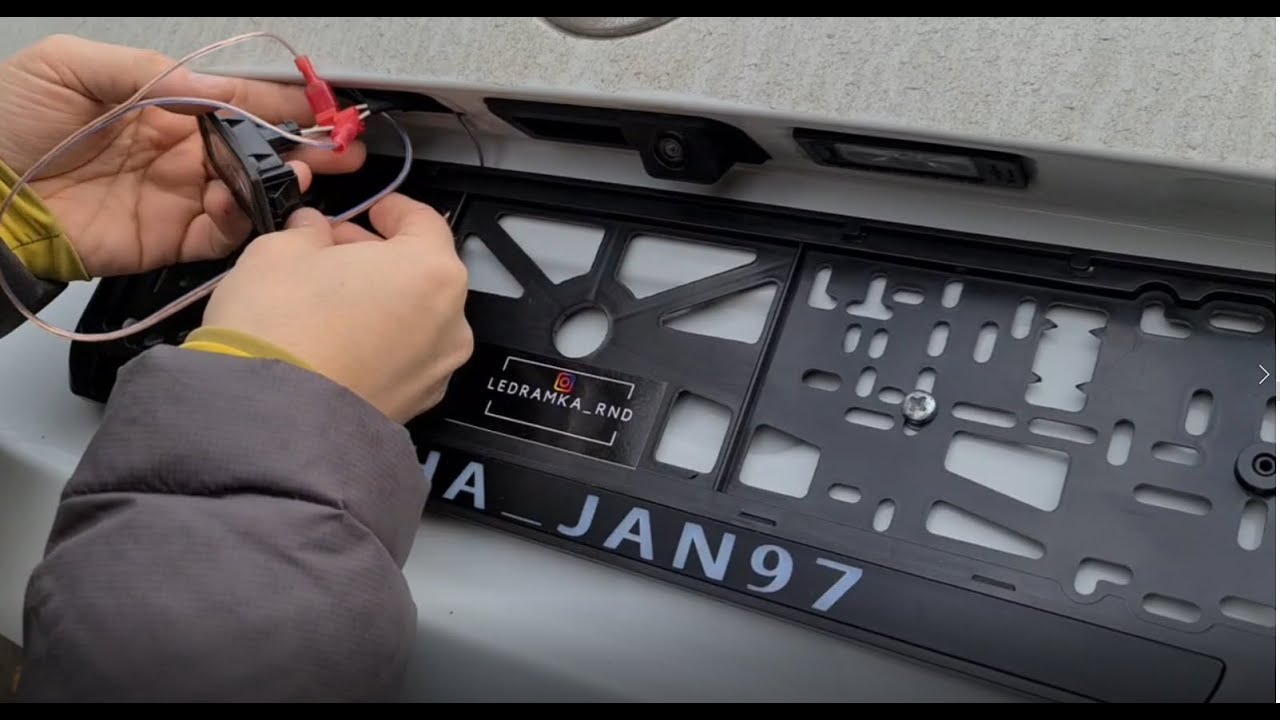

Кадр из видео: подключение проводов светящейся рамки к штатной подсветке номера.

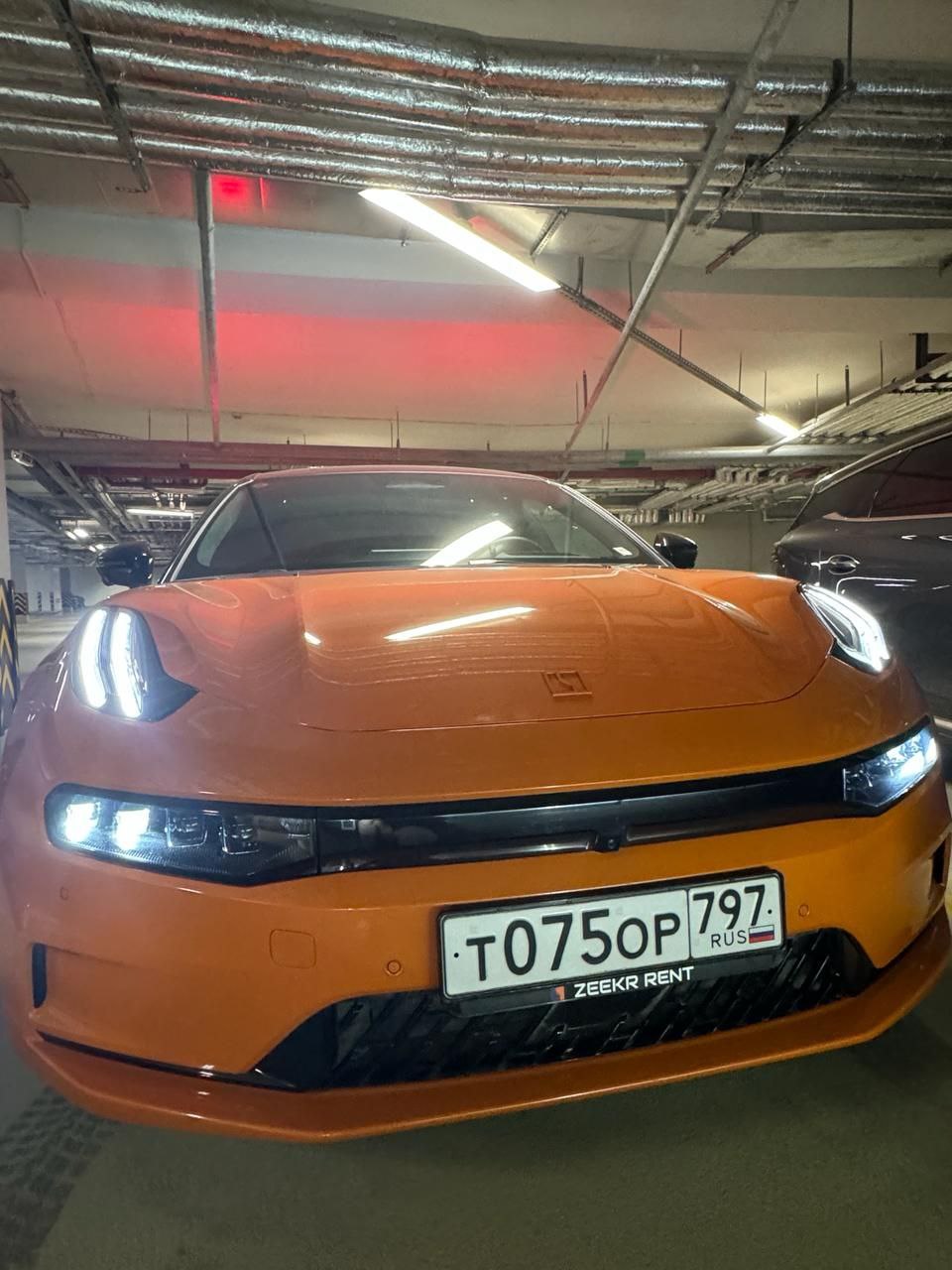

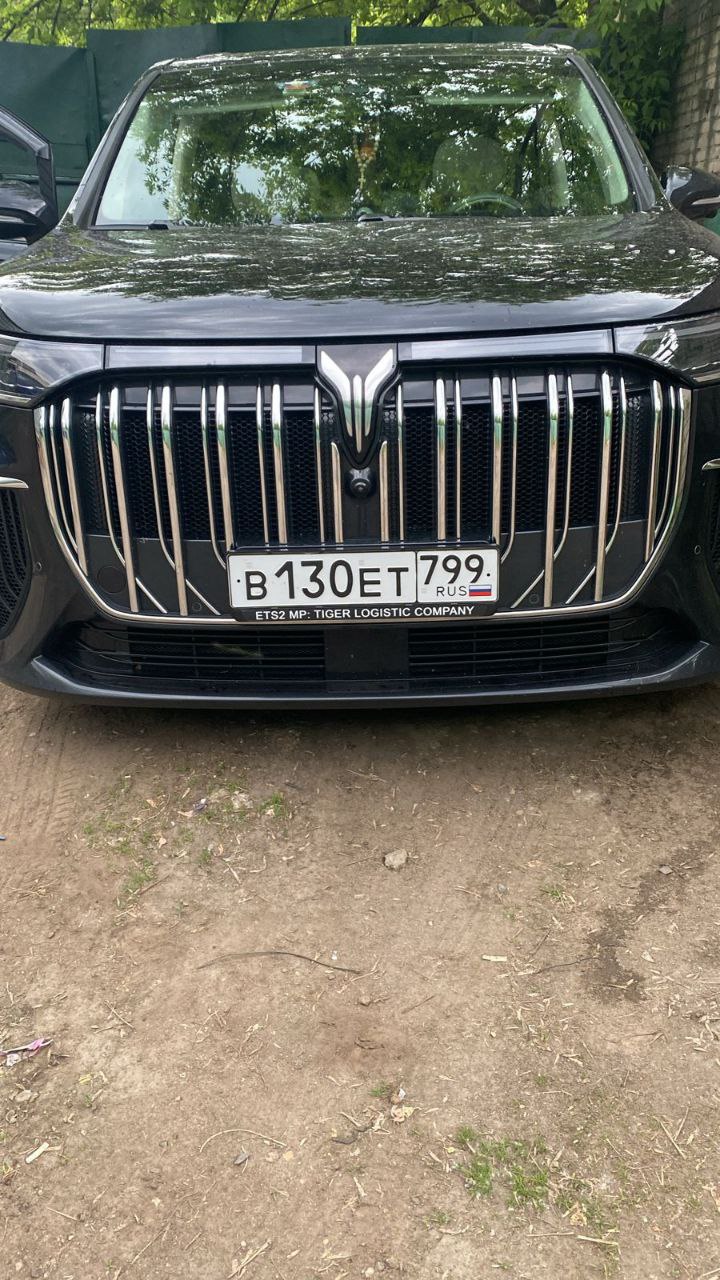

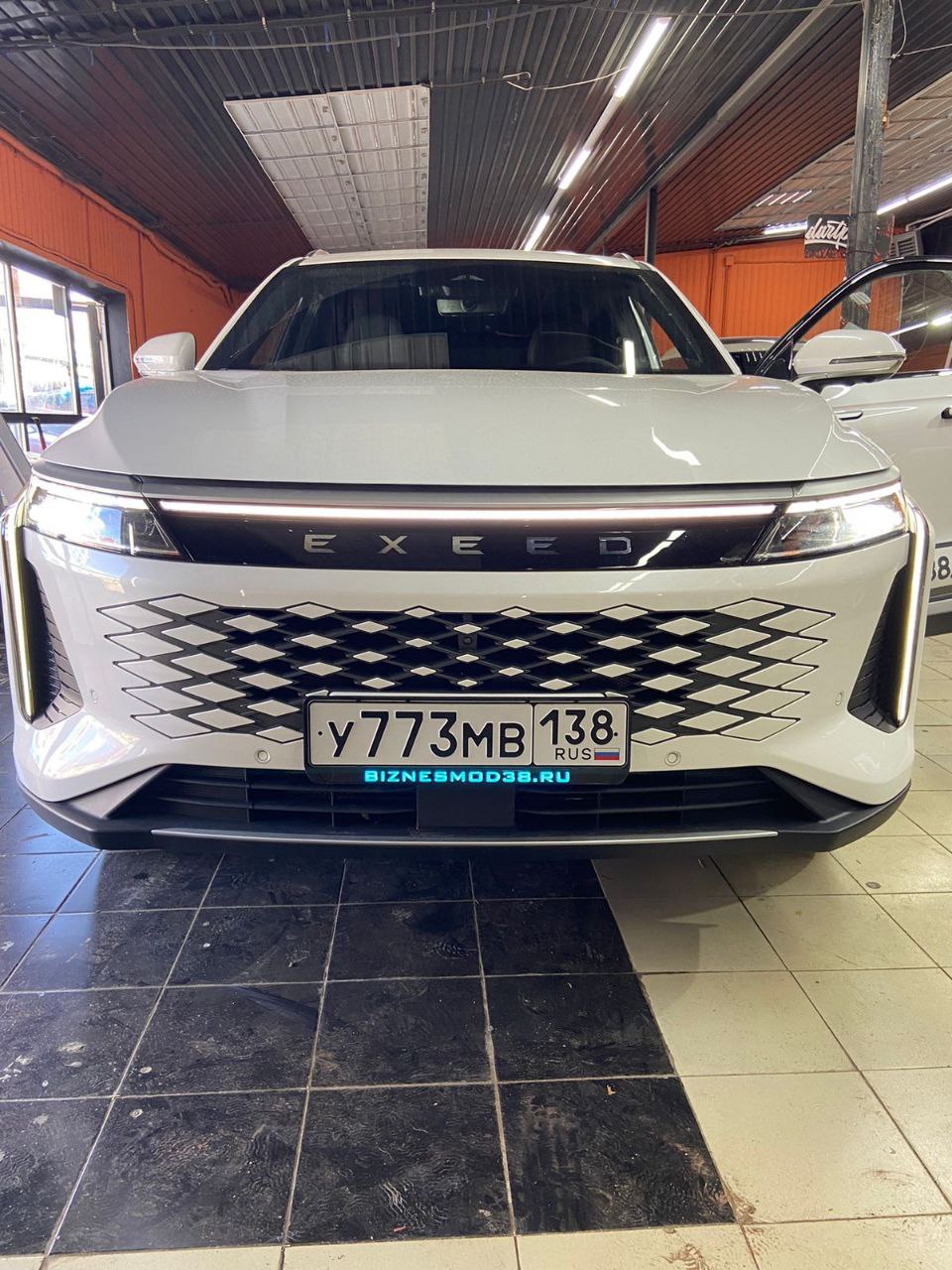

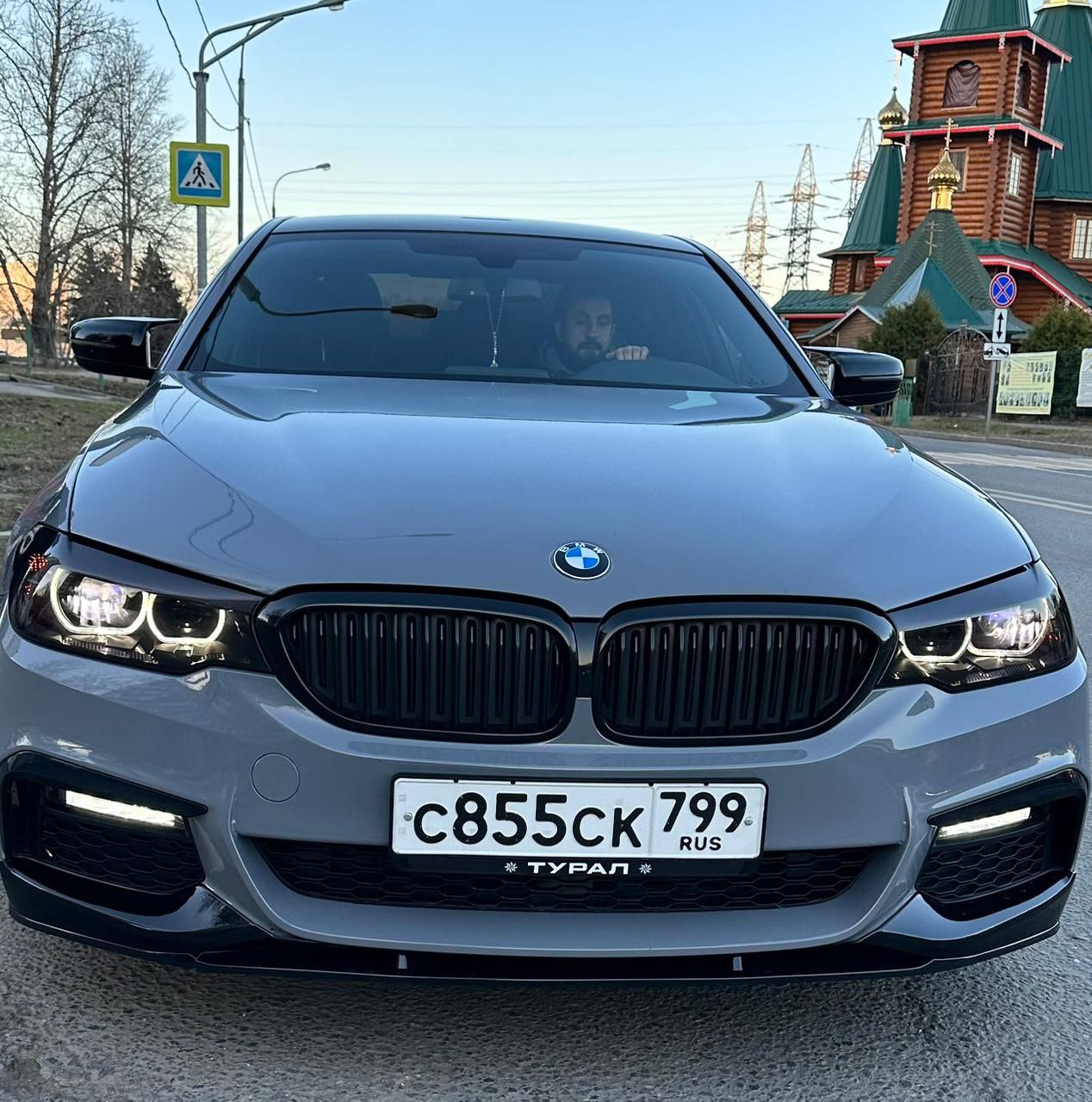

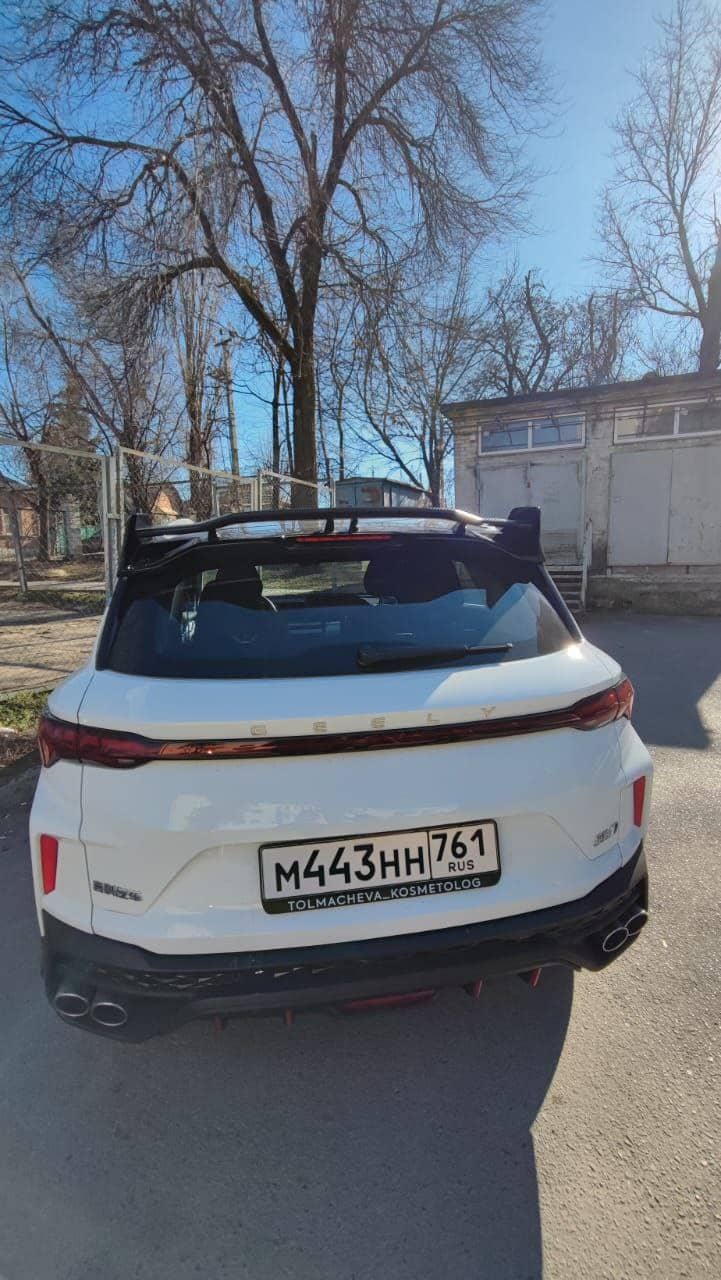

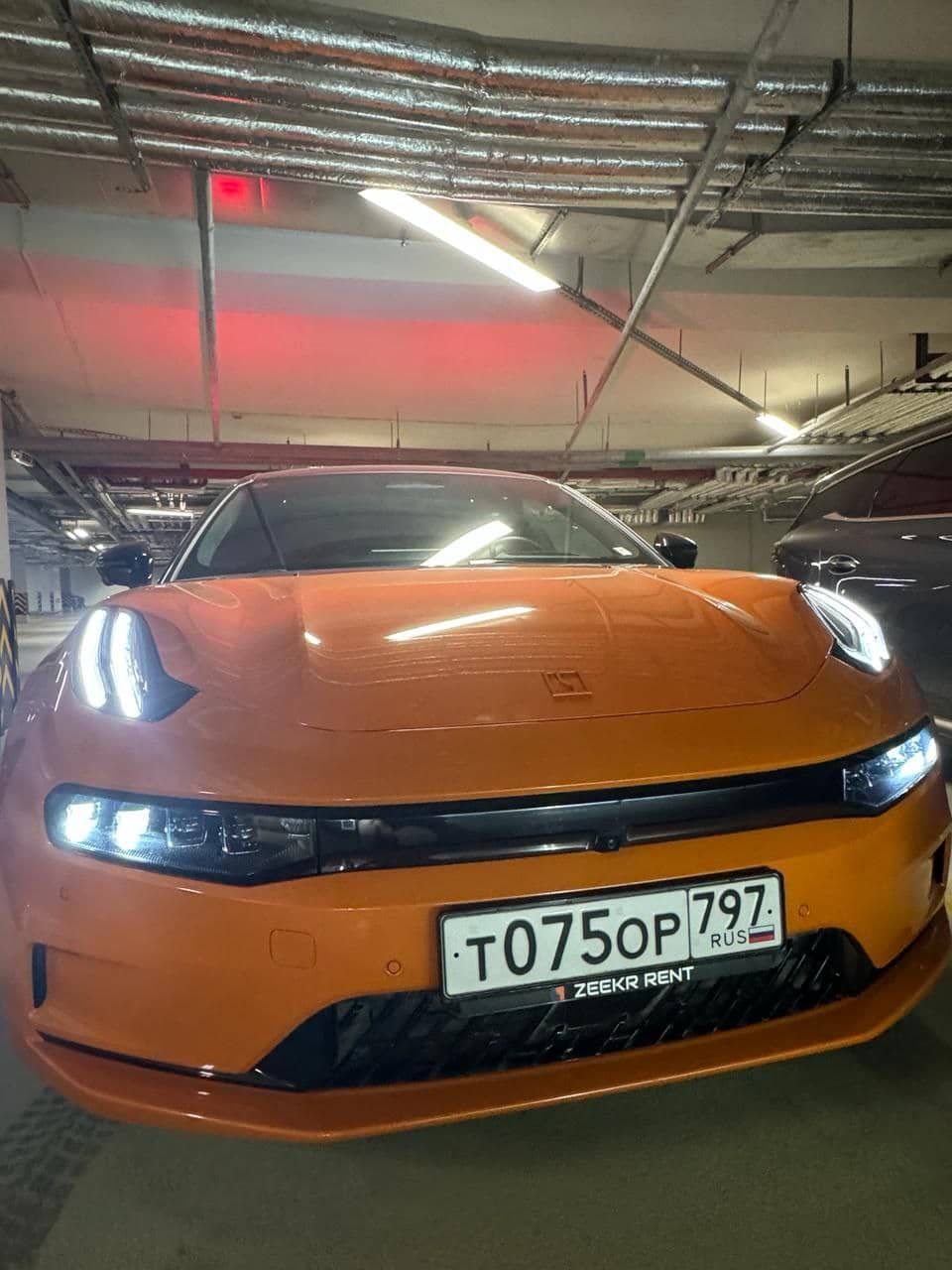

Как выглядит рамка после установки
Ниже — реальные примеры на автомобилях с разной формой бампера и расположением площадки под госномер. Перед заказом важно сообщить модель автомобиля: это особенно полезно при выборе рамки для китайского автомобиля.
Что делать, если после установки что-то не работает
Не продолжайте эксплуатацию с оголенным, нагревающимся или нестабильным соединением. Сначала выключите освещение и найдите причину.
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Рамка не светится | Перепутана полярность, нет контакта в клемме или питание не включено. | Выключите свет, проверьте мультиметром питание, полярность и полное закрытие клемм. |
| Подсветка мигает | Неплотный контакт, поврежденный провод или влага в соединении. | Переделайте и защитите соединение; убедитесь, что провод не натянут и не пережат. |
| Появилась ошибка лампы | Система автомобиля контролирует нагрузку цепи освещения. | Не ставьте случайный резистор. Обратитесь к автоэлектрику для решения под конкретную модель. |
| Номер люфтит | Номер вставлен не в те пазы или нижняя планка не защелкнулась. | Выньте номер, заведите его под верхние фиксаторы снизу вверх и защелкните по всей длине. |
| Провод виден снаружи | Выбран неправильный маршрут или не оставлен доступ к технологическому отверстию. | Переложите провод через штатный уплотнитель и закрепите его внутри багажника. |
Проверка правильной установки
Работа закончена только после механической и электрической проверки. Пройдитесь по списку перед первой поездкой.
- Рамка установлена ровно и не изгибается.
- Госномер полностью читается и не закрыт бортиком.
- Крепеж затянут, номер не дребезжит и не люфтит.
- Провод не касается петель, замка и острых кромок.
- Подсветка включается вместе с выбранной штатной цепью.
- Нет мигания, нагрева, запаха или ошибки на панели.
Еще раз проверьте крепеж и провод. При мойке не направляйте струю высокого давления вплотную на места электрических соединений. Номерной знак должен оставаться чистым и читаемым, а декоративная подсветка не заменяет штатную.
Частые вопросы об установке номерной рамки
Можно ли установить обычную рамку самостоятельно?
Да. Если совпадают штатные крепления, механическая установка обычно сводится к снятию номера, креплению пустой рамки и фиксации номера в пазах. Не затягивайте винты настолько сильно, чтобы пластик деформировался.
Куда подключается LED-рамка?
В показанном варианте рамка подключается параллельно цепи штатной подсветки номерного знака. На некоторых автомобилях возможна другая схема, поэтому перед соединением нужно определить назначение проводов и проверить полярность мультиметром.
Почему нельзя ориентироваться только на цвет проводов?
Цветовая маркировка различается у производителей и может меняться после ремонта. Ошибка способна вызвать короткое замыкание или сбой электроники. Надежнее использовать схему автомобиля и измерительный прибор.
Нужно ли снимать клемму аккумулятора?
Это зависит от автомобиля и характера работы. Минимум нужно выключить зажигание и освещение. Отключение аккумулятора на современных машинах иногда требует специальной процедуры, поэтому следуйте руководству автомобиля или обратитесь к специалисту.
Можно ли сделать рамку с собственным текстом или логотипом?
Да. Можно заказать номерную рамку с надписью или авторамку с логотипом. Макет согласуется до изготовления, поэтому заранее отправьте текст и исходник изображения хорошего качества.
Когда лучше сразу обратиться к автоэлектрику?
Если нет мультиметра и опыта, провода не похожи на показанные в видео, после подключения появляется ошибка лампы, подсветка мигает либо нужно разбирать сложную обшивку. Такая работа обычно дешевле ремонта поврежденной проводки или креплений.
